incoloy 800، ایک نکل - آئرن - کرومیم کھوٹ اس کے غیر معمولی اعلی - درجہ حرارت کی طاقت اور آکسیکرن ، کاربرائزیشن ، اور سنکنرن کے خلاف مزاحمت کے لئے مشہور ہے ، خاص طور پر اچھی طرح سے {3- pertions 3}} suited suteduted for}} suited suited fittings in pertrochemical ، powerspace ، powersion.
ASME B16.11 معیار ساکٹ - ویلڈنگ اور تھریڈڈ جعلی فٹنگ کے لئے بینچ مارک فراہم کرتا ہے ، جس میں دباؤ - درجہ حرارت کی درجہ بندی ، رواداری ، نشانات اور مادی ضروریات کا خاکہ پیش کیا جاتا ہے۔ یہ معیار پائپنگ سسٹم میں وشوسنییتا اور مطابقت کو یقینی بناتا ہے ، جس میں دباؤ کی کلاسیں عام طور پر تھریڈڈ فٹنگ کے لئے 2000 ، 3000 ، اور 6000 اور ساکٹ کے لئے 3000 ، 6000 ، اور 9000 ساکٹ - ویلڈنگ کی متعلقہ اشیاء شامل ہیں۔
اس بلاگ پوسٹ میں ، میں اس معیار کے تحت چین کے انکولائی 800 معافی کی تفصیل دوں گا ، جس میں ہر قسم کے جامع تعارف کے ساتھ شروع ہوتا ہے ، اس کے بعد انچوں میں اس کی طول و عرض کی وضاحت ہوتی ہے۔
چین incoloy 800 فورجنگ اقسام اور وضاحتیں
|
فٹنگ کی قسم |
بنیادی تقریب |
عام تغیرات |
عام سائز کی حد (NB) |
کلیدی دباؤ کی کلاسیں |
|
کہنی (90 ڈگری اور 45 ڈگری) |
بہاؤ کی سمت تبدیل کرتا ہے |
90 ڈگری اور 45 ڈگری ؛ ایس ڈبلیو اور تھریڈڈ |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
|
ٹی |
شاخوں کے رابطے تخلیق کرتا ہے |
مساوی اور کم کرنا ؛ ایس ڈبلیو اور تھریڈڈ |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
|
جوڑے |
دو پائپوں کو جوڑتا ہے |
مکمل جوڑے اور آدھے جوڑے |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
|
ریڈوسر |
مختلف سائز کے پائپوں کو جوڑتا ہے |
مرتکز اور سنکی |
1/8 "سے 4" |
2000 ، 3000 ، 6000 ، 9000 پونڈ |
|
ٹوپی |
پائپ کے اختتام پر مہر لگاتا ہے |
ساکٹ ویلڈ اور تھریڈڈ |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
|
یونین |
آسانی سے منقطع ہونے کی اجازت دیتا ہے |
3 ٹکڑا ڈیزائن |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
|
کراس |
چار - راہ کے کنکشن بناتا ہے |
مساوی اور کم کرنا ؛ ایس ڈبلیو اور تھریڈڈ |
1/8 "سے 4" |
3000 ، 6000 ، 9000 پونڈ |
چین incoloy 800 فورجنگsw فٹنگ
ایس ڈبلیو 90 ڈگری کہنی ایک بنیادی فٹنگ ہے جو پائپنگ سسٹم میں سیال کے بہاؤ کو 90 ڈگری تک ری ڈائریکٹ کرنے کے لئے ڈیزائن کی گئی ہے ، جس میں ساختی سالمیت کو برقرار رکھتے ہوئے دباؤ کے قطروں کو کم سے کم کیا جاتا ہے۔
انکولائی 800 جعلی 90 ڈگری کینیوں کے لئے جو ASME B16.11 کے مطابق ہیں ، وہ 1100 ڈگری F تک اعلی - درجہ حرارت کے ماحول میں اعلی کارکردگی کا مظاہرہ کرتے ہیں ، جس میں اعلی کریپ اور پھٹ جانے کی طاقت کی پیش کش ہوتی ہے۔ یہ فٹنگ دونوں ساکٹ - ویلڈنگ اور تھریڈڈ کنفیگریشنوں میں دستیاب ہیں ، جس میں نام پائپ سائز (NPs) اور پریشر کلاسوں کے مطابق تیار کیا گیا ہے تاکہ عین مطابق فٹ اور کارکردگی کو یقینی بنایا جاسکے۔
انکولائی 800 45 ڈگری کہنی میں بہاؤ کی سمت کو 45 ڈگری تک تبدیل کرنا ہے اور اکثر ایسی ایپلی کیشنز میں استعمال کیا جاتا ہے جس میں ہنگاموں اور کٹاؤ کو کم کرنے کے لئے بتدریج موڑ کی ضرورت ہوتی ہے۔ Incoloy 800 45 ڈگری کوہنیوں کے تحت ASME B16.11 سلفائڈائزنگ ماحول میں مضبوط کارکردگی فراہم کرتا ہے اور اعلی - پریشر سسٹم میں بغیر کسی رکاوٹ کے انضمام کے لئے سخت رواداری کے لئے تیار کیا جاتا ہے۔
انکولائی 800 ایس ڈبلیو ٹیز شاخیں برانچ کر رہے ہیں جو تین سمتوں میں تقسیم یا بہاؤ کے امتزاج کی اجازت دیتے ہیں ، جو پیچیدہ پائپنگ لے آؤٹ کے لئے ضروری ہے۔ چین انکولائی 800 ٹیز فی ASME B16.11 سنکنرن ماحول میں استحکام کے لئے انجنیئر ہیں ، جس سے مختلف دباؤ کے تحت لیک - پروف کنیکشن کو یقینی بنایا جاتا ہے۔
انکولائی 800 ایس ڈبلیو کراس چار - وے برانچنگ فراہم کرتے ہیں ، جس سے تنگ جگہوں میں متعدد بہاؤ کے راستوں کی سہولت ہوتی ہے۔ Incoloy 800 ASME B16.11 کے تحت کراس اعلی مکینیکل طاقت کی پیش کش کرتا ہے اور یکساں تناؤ کی تقسیم کی ضرورت ہوتی ہے۔
|
برائے نام سائز |
ساکٹ بور قطر |
فٹنگوں کا بور قطر |
ساکٹ دیوار کی موٹائی |
جسم کی دیوار |
ساکٹ کی گہرائی |
ساکٹ کے نیچے مرکز تک |
|||||||||||||||
|
dn |
این پی ایس |
B |
D |
C |
Gمنٹ |
Jمنٹ |
A |
||||||||||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
90 ڈگری کہنی ، ٹی ، کراس |
45 ڈگری کہنی |
|||||||||||
|
اوسط |
منٹ |
اوسط |
منٹ |
اوسط |
منٹ |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||||||||||
|
6 |
1/8 |
10.9 |
6.1 |
3.2 |
- |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
2.41 |
3.15 |
- |
9.5 |
11.0 |
11.0 |
- |
8.0 |
8.0 |
- |
|
8 |
1/4 |
14.3 |
8.5 |
5.6 |
- |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
3.02 |
3.68 |
- |
9.5 |
11.0 |
13.5 |
- |
8.0 |
8.0 |
- |
|
10 |
3/8 |
17.7 |
11.8 |
8.4 |
- |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
3.20 |
4.01 |
- |
9.5 |
13.5 |
15.5 |
- |
8.0 |
11.0 |
- |
|
15 |
1/2 |
21.9 |
15.0 |
11.0 |
5.6 |
4.67 |
4.09 |
5.97 |
5.18 |
9.53 |
8.18 |
3.73 |
4.78 |
7.47 |
9.5 |
15.5 |
19.0 |
25.5 |
11.0 |
12.5 |
15.5 |
|
20 |
3/4 |
27.3 |
20.2 |
14.8 |
10.3 |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
3.91 |
5.56 |
7.82 |
12.5 |
19.0 |
22.5 |
28.5 |
13.0 |
14.0 |
19.0 |
|
25 |
1 |
34.0 |
25.9 |
19.9 |
14.4 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
4.55 |
6.35 |
9.09 |
12.5 |
22.5 |
27.0 |
32.0 |
14.0 |
17.5 |
20.5 |
|
32 |
11/4 |
42.8 |
34.3 |
28.7 |
22.0 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
4.85 |
6.35 |
9.70 |
12.5 |
27.0 |
32.0 |
35.0 |
17.5 |
20.5 |
22.5 |
|
40 |
11/2 |
48.9 |
40.1 |
33.2 |
27.2 |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
5.08 |
7.14 |
10.15 |
12.5 |
32.0 |
38.0 |
38.0 |
20.5 |
25.5 |
25.5 |
|
50 |
2 |
61.2 |
51.7 |
42.1 |
37.4 |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
5.54 |
8.74 |
11.07 |
16.0 |
38.0 |
41.0 |
54.0 |
25.5 |
28.5 |
28.5 |
|
65 |
21/2 |
73.9 |
61.2 |
- |
- |
8.76 |
7.62 |
- |
- |
- |
- |
7.01 |
- |
- |
16.0 |
41.0 |
- |
- |
28.5 |
- |
- |
|
80 |
3 |
89.9 |
76.4 |
- |
- |
9.52 |
8.30 |
- |
- |
- |
- |
7.62 |
- |
- |
16.0 |
57.0 |
- |
- |
32.0 |
- |
- |
|
100 |
4 |
115.5 |
100.7 |
- |
- |
10.69 |
9.35 |
- |
- |
- |
- |
8.56 |
- |
- |
19.0 |
66.5 |
- |
- |
41.0 |
- |
- |
نوٹ:
1) گردے کے آس پاس ساکٹ دیوار کی موٹائی کی اوسط مندرجہ بالا فہرست سے کم نہیں ہوگی۔ مقامی علاقے میں کم سے کم اقدار کی اجازت ہے۔
2) پائپوں کے بیرونی قطر کی رواداری کے پیش نظر ، اس بات کا امکان موجود ہے کہ ساکٹ بور قطر ASME B16.11 میں بیان کردہ اس سے تھوڑا زیادہ ہے۔
3) اگر منسلک پائپوں کے سائز درج کردہ متعلقہ افراد سے مختلف ہیں تو ، مماثل پائپوں کے اصل سائز خریدنے کے دستاویزات میں بیان کیے جائیں گے۔

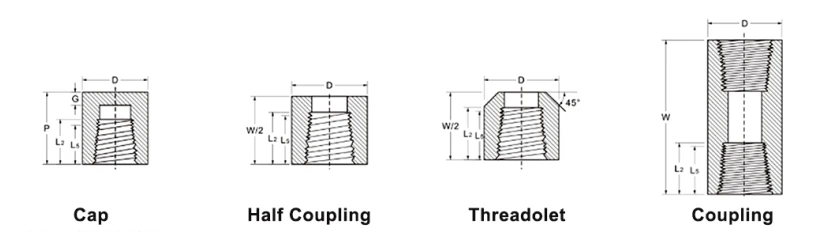

چین incoloy 800 فورجنگٹوپی اور جوڑے
انکولائی 800 کیپس ایک پائپ کے اختتام پر مہر لگاتے ہیں ، جو لیک اور آلودگی سے بچاتے ہیں۔ ASME B16.11 میں انکولائی 800 ٹوپیاں آخر میں - بندش کی ایپلی کیشنز میں بہتر کثافت اور طاقت کے لئے جعلی ہیں۔
انکولائی 800 آدھے جوڑے ایک پائپ اینڈ سے پھیلا ہوا ہے ، جو اکثر برانچنگ یا اوزار کے رابطوں کے لئے استعمال ہوتا ہے۔ incoloy 800 نصف جوڑے فی ASME B16.11 ویلڈنگ کے عمل کے ساتھ مطابقت کو یقینی بنائیں اور مصر کی خصوصیات کو برقرار رکھیں۔
|
برائے نام سائز |
اختتام - سے - اختتام |
اختتام - سے - اختتام |
قطر کے باہر |
آخر دیوار |
دھاگے کی لمبائی |
|||||
|
dn |
این پی ایس |
W |
P |
D |
G |
L5 منٹ |
L2 منٹ |
|||
|
3000 & 6000 |
3000 |
6000 |
3000 |
3000 |
3000 |
3000 |
||||
|
6 |
1/8 |
32 |
19 |
- |
16 |
22 |
4.8 |
- |
6.4 |
6.7 |
|
8 |
1/4 |
35 |
25 |
27 |
19 |
25 |
4.8 |
6.4 |
8.1 |
10.2 |
|
10 |
3/8 |
38 |
25 |
27 |
22 |
32 |
4.8 |
6.4 |
9.1 |
10.4 |
|
15 |
1/2 |
48 |
32 |
33 |
28 |
38 |
6.4 |
7.9 |
10.9 |
13.6 |
|
20 |
3/4 |
51 |
37 |
38 |
35 |
44 |
6.4 |
7.9 |
12.7 |
13.9 |
|
25 |
1 |
60 |
41 |
43 |
44 |
57 |
9.7 |
11.2 |
14.7 |
17.3 |
|
32 |
11/4 |
67 |
44 |
46 |
57 |
64 |
9.7 |
11.2 |
17.0 |
18.0 |
|
40 |
11/2 |
79 |
44 |
48 |
64 |
76 |
11.2 |
12.7 |
17.8 |
18.4 |
|
50 |
2 |
86 |
48 |
51 |
76 |
92 |
12.7 |
15.7 |
19.0 |
19.2 |
|
65 |
21/2 |
92 |
60 |
64 |
92 |
108 |
15.7 |
19.0 |
23.6 |
28.9 |
|
80 |
3 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.4 |
25.9 |
30.5 |
|
100 |
4 |
121 |
68 |
75 |
140 |
159 |
22.4 |
28.4 |
27.7 |
33.0 |
چین incoloy 800 فورجنگپلگ ، بشنگ
انکولائی 800 پلگس کو فٹنگ یا پائپوں میں سوراخ بند کرنے کے لئے استعمال کیا جاتا ہے ، جو عارضی یا مستقل مہر فراہم کرتے ہیں۔ ASME B16.11 کے تحت انکولائی 800 پلگس کو دباؤ کی اعلی مزاحمت کے ساتھ آسان اندراج اور ہٹانے کے لئے تھریڈ کیا جاتا ہے۔
انکولائی 800 بشنگ ایک تھریڈڈ اوپننگ کے سائز کو کم کرتے ہیں ، جس سے مختلف پائپ قطروں کا تعلق ہوتا ہے۔ انکولائی 800 بشنگس فی ASME B16.11 صحت سے متعلق ہیں - سخت فٹ کے لئے مشینی اور ایپلی کیشنز کو کم کرنے میں لمبے - اصطلاح کی وشوسنییتا۔
|
برائے نام سائز |
لمبائی |
مربع اونچائی |
چوڑائی کے فلیٹ |
ہیڈ قطر |
لمبائی |
ہیکس اونچائی |
ہیکس اونچائی |
ہیکس اونچائی |
|
|
dn |
این پی ایس |
Aمنٹ |
Bمنٹ |
Cمنٹ |
Eمنٹ |
Dمنٹ |
Hمنٹ |
Gمنٹ |
Fمنٹ |
|
6 |
1/8 |
10 |
6 |
7 |
10 |
35 |
6 |
一 |
11 |
|
8 |
1/4 |
11 |
6 |
10 |
14 |
41 |
6 |
3 |
16 |
|
10 |
3/8 |
13 |
8 |
11 |
18 |
41 |
8 |
4 |
18 |
|
15 |
1/2 |
14 |
10 |
14 |
21 |
44 |
8 |
5 |
22 |
|
20 |
3/4 |
16 |
11 |
16 |
27 |
44 |
10 |
6 |
27 |
|
25 |
1 |
19 |
13 |
21 |
33 |
51 |
10 |
6 |
36 |
|
32 |
11/4 |
21 |
14 |
24 |
43 |
51 |
14 |
7 |
46 |
|
40 |
11/2 |
21 |
16 |
28 |
48 |
51 |
16 |
8 |
50 |
|
50 |
2 |
22 |
18 |
32 |
60 |
64 |
18 |
9 |
65 |
|
65 |
21/2 |
27 |
19 |
36 |
73 |
70 |
19 |
10 |
75 |
|
80 |
3 |
28 |
21 |
41 |
89 |
70 |
21 |
10 |
90 |
|
100 |
4 |
32 |
25 |
65 |
114 |
76 |
25 |
13 |
115 |
مادی وضاحتیں اور انتخاب
جب انکولائی 800 فٹنگ کی وضاحت کرتے ہو تو ، صحیح مادی معیار پر عمل کرنا ضروری ہے:
مادی معیار: ASTM B564 / ASME SB564۔
کامن گریڈ: UNS N08800 (انکولائی 800) ، N08810 (800H) ، N08811 (800HT)۔ "H" اور "HT" گریڈ میں اعلی - درجہ حرارت کی طاقت میں اضافہ کے لئے کاربن اور ایلومینیم/ٹائٹینیم مواد کو کنٹرول کیا گیا ہے۔
کلیدی خصوصیات: عام تناؤ کی طاقت 520 MPa ہے ، جس میں تقریبا 13 1385 ڈگری کا پگھلنے کا مقام ہے۔
آپ کے اگلے پروجیکٹ کے لئے ماحولیات کا مطالبہ کرنے میں قابل اعتماد کارکردگی کی ضرورت ہوتی ہے ، انکولائی 800 میں ASME B16.11 جعلی متعلقہ اشیاء کی وضاحت کرتے ہوئے معیار ، استحکام اور حفاظت کی یقین دہانی فراہم کرتی ہے۔
ہمیشہ اس بات کو یقینی بنائیں کہ آپ کا سپلائر مواد کی کیمیائی اور مکینیکل خصوصیات کو درست کرنے کے لئے مل ٹیسٹ کے مناسب سرٹیفکیٹ فراہم کرسکتا ہے۔
