ASME B16.9 UNS N08031 لانگ رداس کہنی جہت اور ایپلی کیشنز

یہ بلاگ طویل رداس کوہنیوں کا ایک جامع تکنیکی جائزہ فراہم کرتا ہے جس سے تیار کیا گیا ہےغیر N08031 نکل مصرASME B16.9 معیار کے مطابق۔ اس میں ان اہم پائپنگ اجزاء کے لئے جہتی خصوصیات ، مادی خصوصیات ، صنعت کی ایپلی کیشنز ، اور تعمیل کے اہم نشان کی تفصیلات ہیں۔

ASME B16.9 اور نکل مصر 31 تعارف

ASME B16.9 اسٹینڈرڈ فیکٹری کے طول و عرض ، رواداری اور دباؤ کی درجہ بندی پر حکومت کرتا ہے - بنا ہوا بٹ - ویلڈنگ کی متعلقہ اشیاء ، جو پائپنگ سسٹم میں ہموار انضمام کو یقینی بناتے ہیں۔ اس معیاری کے تحت لمبی رداس کوہنیوں کی خصوصیت 1.5 گنا برائے برائے نام پائپ قطر ، دباؤ ڈراپ اور کٹاؤ کو کم سے کم کرنا - اعلی - رفتار کے بہاؤ میں سنکنرن کے خطرات۔

UNS N08031 ، جسے عام طور پر ایلائی 31 کے نام سے جانا جاتا ہے ، ایک نکل کھوٹ ہے جو انتہائی سنکنرن مزاحمت کے لئے ڈیزائن کیا گیا ہے۔

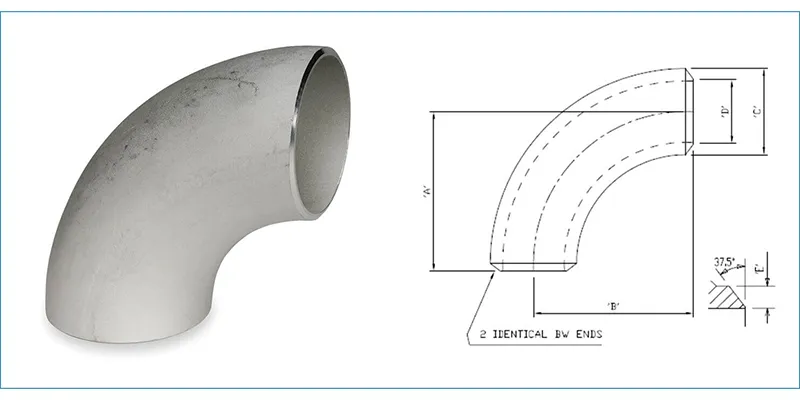

ASME B16.9 لمبی رداس کوہنیوں کے طول و عرض اور رواداری

ASME B16.9 بٹ کے لئے عین مطابق مجموعی طول و عرض اور رواداری کی وضاحت کرتا ہے - ویلڈنگ کی متعلقہ اشیاء ، بشمول لمبی رداس کوہنیوں ، جو NPS 1/2 سے NPS 48 (DN 15 کے ذریعے DN 1200 کے ذریعے) سائز میں دستیاب ہیں۔

جہتی خصوصیات:

ASME B16.9 NPS ½ "سے 48" (DN 15 سے DN 1200) کے سائز میں لمبی رداس کوہنیوں (90 ڈگری اور 45 ڈگری) کے لئے عین طول و عرض کی وضاحت کرتا ہے۔ تنقیدی جہتوں میں شامل ہیں:

• سینٹر - سے - آخری فاصلہ: 90 ڈگری کہنی کے ل this ، یہ برائے نام پائپ سائز کے 1.5 گنا کے برابر ہے (جیسے ، NPS 4 کے لئے 152 ملی میٹر)۔

• موڑ رداس: ہموار سیال کے بہاؤ کو یقینی بناتے ہوئے ، 1.5D پر طے شدہ۔

• دیوار کی موٹائی: آرڈرڈ پائپ کی موٹائی کے +22 ٪ سے –12.5 ٪ کے اندر ہونا ضروری ہے ، جس میں کمزور نکات کو روکنے کے لئے اہم زون رواداری کو مضبوطی سے کنٹرول کیا جاتا ہے۔

• بیرونی قطر اور بیضوی پن: ویلڈ سیدھ کو برقرار رکھنے کے لئے برائے نام OD سے ± 1.5 ٪ کی زیادہ سے زیادہ انحراف۔

ٹیبل: مثال کے طور پر جہتی ڈیٹا ASME B16.9 لانگ رداس کوہنیوں (90 ڈگری)

نوٹ:دیوار کی موٹائی (شیڈول) کو منسلک پائپ سے ملنا چاہئے۔ طول و عرض مثال کے ہیں ؛ عین مطابق اقدار اور رواداری کے لئے ہمیشہ مکمل معیار سے مشورہ کریں۔

غیر N08031 مصر 31 فوائد

UNS N08031 ، جسے اکثر ایلائی 31 کہا جاتا ہے ، ایک نکل کھوٹ ہے جس میں شامل تانبے اور نائٹروجن شامل ہیں۔ یہ سنکنرن میڈیا کی ایک وسیع رینج کے خلاف اعلی مزاحمت کے لئے جانا جاتا ہے۔

مادی فوائد:

عمدہ سنکنرن مزاحمت: یہ تیزابیت اور کم کرنے کے لئے بقایا مزاحمت پیش کرتا ہے ، جیسے سلفورک ایسڈ اور فاسفورک ایسڈ۔ یہ پیٹنگ ، کریوس سنکنرن ، اور تناؤ کے سنکنرن کریکنگ کے لئے بھی انتہائی مزاحم ہے۔

اعلی طاقت: نائٹروجن کا اضافہ ٹھوس حل کو تقویت بخشتا ہے ، جس کے نتیجے میں بہت سے دوسرے آسٹینیٹک سٹینلیس اسٹیل اور نکل مرکب کے مقابلے میں زیادہ پیداوار کی طاقت ہوتی ہے۔

استرتا: یہ گیلے عمل فاسفورک ایسڈ ، پیچیدہ کیمیائی عمل کے سلسلے ، اور تیزابیت سے متعلق کلورائد - کو سنبھالنے میں موثر ہے ، جس سے میڈیا پر مشتمل ہے ، جس سے یہ کیمیائی اور غیر ملکی صنعتوں کے لئے ایک ورسٹائل انتخاب ہے۔

ویلڈیبلٹی: ایلائی 31 عام طریقوں سے آسانی سے ویلڈیبل ہے ، جو بٹ ویلڈڈ فٹنگوں کو گھڑنے اور انسٹال کرنے کے لئے بہت ضروری ہے۔

UNS N08031 لمبی رداس کہنی مینوفیکچرنگ کا عمل

مادی انتخاب اور تیاری:یو این ایس این 08031 نکل ایلائی بلیٹ کو ASTM B366 کی ضروریات کے مطابق ہونا چاہئے۔ اس کے بعد خام مال کو بعد میں تشکیل دینے کے عمل کی تیاری کے ل a آری یا پلازما کٹر کا استعمال کرتے ہوئے پہلے سے طے شدہ طول و عرض کے بلوں میں کاٹا جاتا ہے۔

عمل تشکیل:طویل - رداس کوہنیوں کے لئے ، گرم پش تشکیل ایک عام طریقہ ہے۔ اس طریقہ کار میں بلٹ کو ایک مخصوص درجہ حرارت پر گرم کرنا اور پھر ڈائی اور پش فورس کا استعمال کرنا شامل ہے تاکہ آسانی سے پھیلانے اور اسے مطلوبہ کہنی کی شکل میں ایک اخترتی زون کے ذریعے موڑ دیا جاسکے۔

گرمی کا علاج:کہنی کو تقریبا 1150 ڈگری سے 1200 ڈگری تک گرم کیا جاتا ہے اور کچھ مدت کے لئے رکھا جاتا ہے تاکہ الیئنگ عناصر کو آسٹینیٹک میٹرکس میں یکساں طور پر تحلیل کرنے کی اجازت دی جاسکے ، اس کے بعد تیزی سے پانی بجھانا۔

اس عمل کا مقصد نقصان دہ دباؤ کو تحلیل کرنا اور سختی اور مجموعی طور پر سنکنرن مزاحمت کو بحال کرنا ہے۔

ختم اور جہتی کنٹرول:گرمی کے علاج کے بعد ، کہنی کی سطح پر آکسائڈ اسکیل تشکیل پائے گا ، جسے صاف ستھرا سطح کو بحال کرنے کے لئے سینڈ بلاسٹنگ یا اچار کے ذریعہ ہٹانے کی ضرورت ہے۔

اس کے بعد ، دونوں سروں پر بیول صحت سے متعلق مشینی ہیں تاکہ یہ یقینی بنایا جاسکے کہ وہ بیول شکل اور زاویوں سے متعلق ASME B16.25 معیارات کی تعمیل کرتے ہیں۔

کوالٹی معائنہ اور سرٹیفیکیشن:ہر کہنی سخت کوالٹی معائنہ سے گزرتا ہے۔ اس میں عام طور پر سطح کے نقائص کی نشاندہی کرنے کے لئے غیر - تباہ کن جانچ ، جیسے مائع دخول کی جانچ شامل ہے۔

مزید برآں ، نمونے کیمیائی تجزیہ اور مکینیکل پراپرٹی کی جانچ کے ل material مواد کے ایک ہی بیچ سے لیا جاتا ہے تاکہ مادی ساخت ، تناؤ کی طاقت ، اور پیداوار کی طاقت کی تصدیق کی جاسکے۔

آخر میں ، اہل مصنوعات کو مستقل طور پر مادی گریڈ ، طول و عرض ، معیارات اور دیگر معلومات کے ساتھ نشان زد کیا جاتا ہے ، اور اس کے ساتھ تفصیلی مادی سرٹیفکیٹ اور کوالٹی اشورینس دستاویزات بھی شامل ہیں۔

مصر 31 لمبی رداس کوہنیوں کی درخواستیں

1. کیمیائی اور پیٹروکیمیکل صنعتیں

کیمیائی اور پیٹرو کیمیکل پودوں میں ، یہ کہنی اعلی - شدت کے ری ایکٹرز ، ہیٹ ایکسچینجرز اور پائپ لائنوں کو سنبھالنے کے لئے استعمال کی جاتی ہیں۔ کھوٹ 31 کہنیوں کا لمبا رداس سیال کے بہاؤ کی رفتار کو کم کرتا ہے اور سنکنرن مادوں کے جمع ہونے کو روکتا ہے۔

2. دواسازی کی صنعت

دواسازی کی صنعت میں ، مصر کے لمبے رداس ڈیزائن کی ہموار ، ہموار اندرونی سطح - سیٹو کی صفائی اور نس بندی میں ، ایک جراثیم سے پاک ماحول کو برقرار رکھنے کے لئے اہم ہے۔

3. ماحولیاتی اور ایف جی ڈی سسٹم

الائی 31 کا اعلی کرومیم ، مولبڈینم ، اور نائٹروجن مواد ان تیزابیت ، اعلی - کلورائد ماحول میں ، تیز رفتار - کلورائد ماحول میں پِٹنگ اور تناؤ کے سنکنرن کے لئے بہترین مزاحمت فراہم کرتا ہے ، جو نظام کی استحکام اور اپ ٹائم کو یقینی بناتا ہے۔

4. میرین انجینئرنگ

غیر ملکی تیل اور گیس کی پیداوار اور سمندری ایپلی کیشنز میں ، سمندری پانی کو سنبھالنے والے پائپنگ سسٹم میں مصر 31 لمبی رداس کی کہنی نصب کی جاتی ہے ، پانی تیار کیا جاتا ہے ، اور اعلی کلورائد مواد کے ساتھ دیگر عمل کے مائعات۔ سمندری پانی کے سنکنرن کے خلاف ان کی مزاحمت بہت سے معیاری سٹینلیس اسٹیل سے بہتر ہے۔

یہ پائپ کی متعلقہ اشیاء مضبوط ، ویلڈلی ڈیزائن کی گئی ہیں اور پانی کے اندر کی ایپلی کیشنز اور سطح کے پائپنگ سسٹم کے ل suitable موزوں ہیں۔

5. گودا اور کاغذی صنعت

کھوٹ 31 لمبی - رداس کوہنیوں کو ہضم کرنے والے اور بلیچنگ پودوں میں استعمال کیا جاتا ہے۔ مصر 31 ان سخت کیمیائی ماحول میں اپنی سالمیت کو برقرار رکھتا ہے ، یکساں اور مقامی سنکنرن دونوں کی مزاحمت کرتا ہے۔ ان ایپلی کیشنز میں لمبی - رداس کوہنیوں کا استعمال بند کرنے سے بچنے میں مدد کرتا ہے اور اونچائی - بہاؤ - کی شرح گودا لائنوں میں کٹاؤ کو کم کرنے میں مدد کرتا ہے۔

6. کان کنی اور ہائیڈرو دھات کاری

مصر 31 ماحول کو کم کرنے اور آکسائڈائزنگ کرنے کا مقابلہ کرتا ہے ، جبکہ اس کا لمبا - رداس ڈیزائن عام طور پر کھرچنے والے گودا مرکب کی ہموار نقل و حمل کو یقینی بناتا ہے ، پہننے کو کم سے کم کرتا ہے۔
